產品介紹

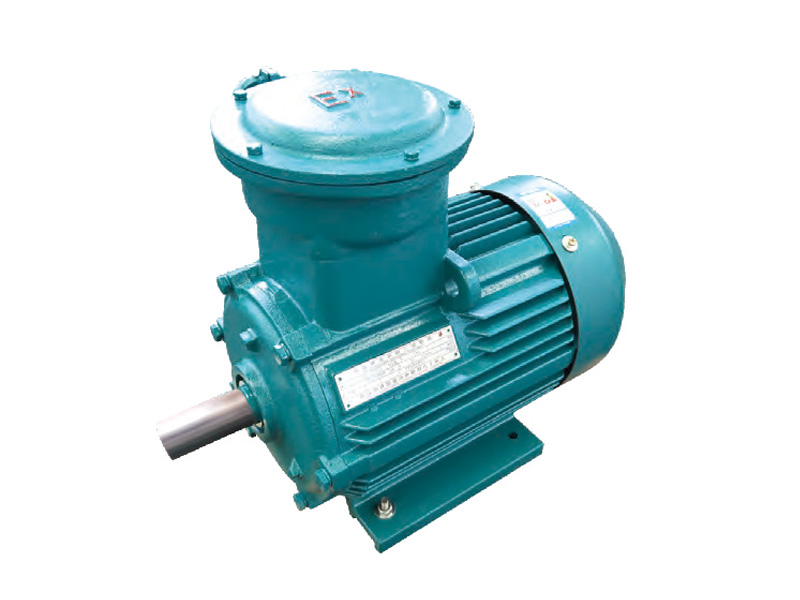

YBX3系列高效率隔爆型三相異步電動機是我公司高效率隔爆型電動機基本系列，本系列電動機具有體積小、重量輕、外形美觀、安本可靠運行、壽命長、性能優良、安裝使用維修方便。

本系列電動機的功率等級、安裝尺寸符合國際電工委員會(IEC)標準，其對應關系與德國DIN42673標準相同有利于出口設備的配套和引進設備的備品備件。本系列電動機隔爆性能符合GB3836.1-2010《爆炸性環境第1部分:設備通用要求》和GB3836.2-2010《爆炸性環境第2部:由隔爆外殼“d”保護的設備》的規定也符合60079-1，BS4683和EN50018的規定制成隔爆型防爆標志為Exd|Mb，ExdIIAT4 Gb、ExdIIBT4Gb適用于爆炸性環境的場所。

Ex dIMb安裝在煤礦甲烷爆炸性環境中的設備，具有“高”的保護級別，該級別具有足夠的安全性，使設備正常運行中或在氣體突然出現和設備斷電之間的時間內出現的預期入障條件下不可能成為點燃源，適合于非采掘工作面用電氣設備。

ExdIIAT4 Gb、Ex d BT4 Gb適用于除煤礦外爆炸性氣體環境用設備,具有“高”的保護級別，在正常運行或預期故障條件下不是點燃源。

在YBX3基本系列電動機基礎上，也可制成YBX3-W戶外型、YBX3-TH戶內濕熱帶型、YBX3-WTH戶外濕熱帶型、YBX3-TA戶內于熱帶型、YBX3-WTA戶外干熱帶型YBX3-T戶內熱帶型、YBX3-WT戶外熱帶型及YBX3-WF1戶外中等防腐蝕型等氣候環境條件。

該系列電動機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中規定的能效2級的效率值與IEC60034-30的IE3保持一致。

技術參數

結構說明

1、電動機的隔爆結構具有Ex dIMb，ExdIAT4Gb、ExdIlBT4 Gb。1)Ex dlMb使用于甲烷或煤礦爆炸性混合物存在的煤礦井下采掘面環境:2)ExdIAT4Gb、ExdIBT4 Gb適用于I 類A級和類B級，溫度組別為T1、T2、T3和T4組爆炸性混合物存在的環境。

2、電動機主體外殼防護等級為IP55、IP56、IP66

3、電動機的冷卻方式為IC411。

4、電動機的熱分級為155，定子繞組溫升裕度大、壽命長。5、電動機有一個圓柱形軸伸，借聯軸器或齒輪轉動6、電動機定子繞組采用高強度聚酷漆包圓銅線并經VP1真空加壓浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。7、電機轉子采用鑄鋁結構，轉子經動平衡校驗，電動機運轉平穩、振動小、噪聲低。8、電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片、電動機損耗低、效率高。

9、電動機軸承選用電動機專用低振動、低噪聲軸承機座號132及以下采用雙面密封軸承，有軸伸端裝有波形彈墊圈。以適度壓力壓靠軸承，有效抑制電動機運轉時產生的振動和噪聲，機座號160及以上采用內、外蓋結構并在軸承部位采用擋圈軸向固定，有效地防止電動機轉子的軸向蜜動。為使電動機安全可靠運行，機座號160及以上電動機軸承結構設置有注排油裝置，機座號250及以上電動機，預留軸承溫度監測傳感元件位置。

10、電動機風扇、風罩: 該系列電動機采用防靜電塑料風扇，其轉動慣量小、損耗低、全系列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到最大的通風面積，使風路通暢

電動機使用條件

電動機使用電氣條件

1、額定電壓

3、定額: 連續工作制

2、額定頻率

電動機使用環境條件

海拔不超過1000m，環境空氣溫度隨季節變化，為20C~+40C的戶內環境

YBX3為基本型，適用于戶內環境

YBX3-W適用于戶外環境

YBX3-TH適用于室內濕熱帶環境

YBX3-WTH適用于戶外濕熱帶環境YBX3-TA適用于戶內干熱帶環境

YBX3-WTA適用于戶外干熱帶環境YBX3-T適用于戶內熱帶型環境

YBX3-WT適用于戶外熱帶型環境

YBX3-WF1適用于戶外中等腐蝕的環境
