概述

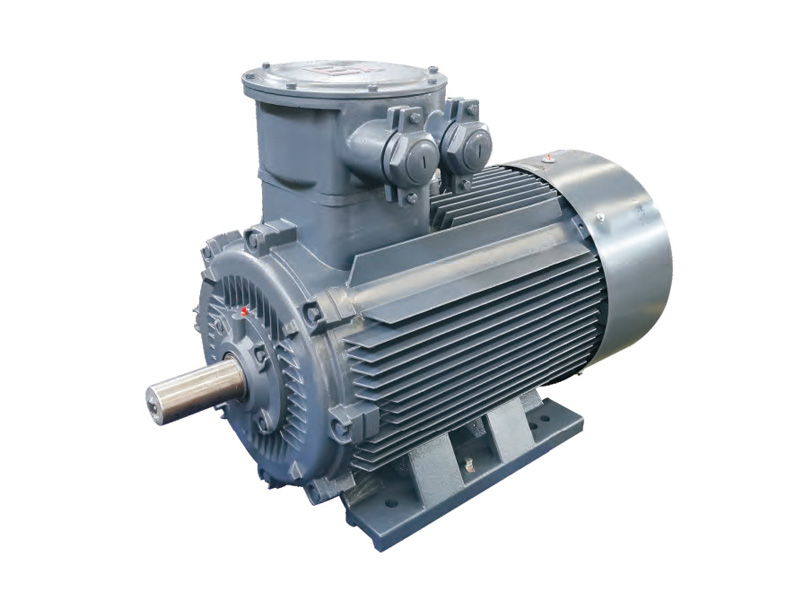

YBX4系列電動機為我公司自主研發推出的全封閉自扇冷、鼠籠式高效率隔爆型三相異步電動機。效率指標符合GB18613-2020《中小型三相異步電動機能效限定值及能效等級》中的能效等級2級，且具有性能優良，使用安全可靠，振動、噪聲比同類產品低的特點，符合環保要求

用途

適用于石油、化工、礦業、冶金、電力、等行業有爆炸性氣體混合物存在的場所。是理想的動力設備。

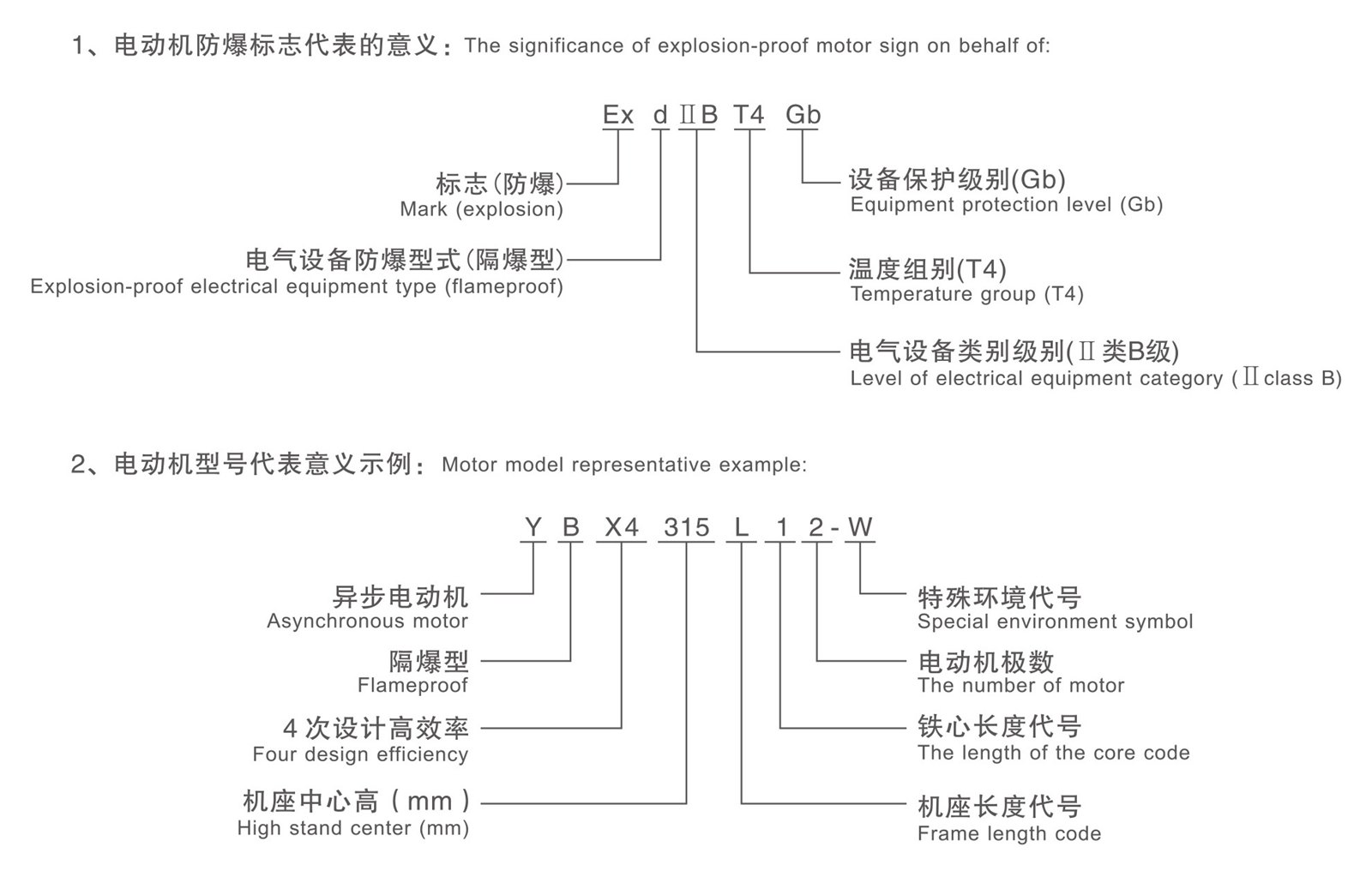

型號說明

執行標準

YBX4超高效率隔爆型三相異步電動機執行相關主要標準

GB755 旋轉電機定額和性能

GB/T 1032三相異步電動機試驗方法

GB/T 1993旋轉電機冷卻方法

GB3836.1爆炸性環境第1部分:設備通用要求GB3836.2爆炸性環境第2部分:由隔爆外殼“d”保護的設備GB/T 49421旋轉電機整體結構的防護等級(IP代碼)分級

GB 10068軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值GB/T 10069.1旋轉電機噪聲測定方法及限值第1部分:旋轉電機噪聲測定方法

GB/T 10069.3旋轉電機噪聲測定方法及限值第3部分:噪聲限值

GB18613中小型三相異步電動機能效限定值及能效等級

基本特征

1.機座號:80~355。

2.額定功率范圍:018~315KW

3.極數:2~10極

4.額定電壓:380、660、380/660V、400、690、400690V。(注:基本系列3kw 及以下電壓380V為Y接3kW以上電壓380V 為A接: 也可按特殊電壓制造)

5.額定頻率:50Hz或者60HZ

6.絕緣等級:155(F)級

7.效率:GB18613-2020的2級

8.冷卻方式:IC411

9.安裝方式:IMB3(也可制造其它安裝方式)。

10.防護等級:IP55

11.運行方式:S1

12.防爆標志:ExdIBT4 Gb，ExdCT4Gb。

13.戶內(標準配置)。可選配置: 戶外(W)、戶外防中等腐蝕(WF1)、戶外防強腐蝕(WF2)、戶內防中等腐蝕(F1)戶內防強腐蝕(F2)、濕熱帶(TH)、干熱帶(TA)、戶外濕熱帶(THW)、戶外干熱帶(TAW)。
