產品介紹

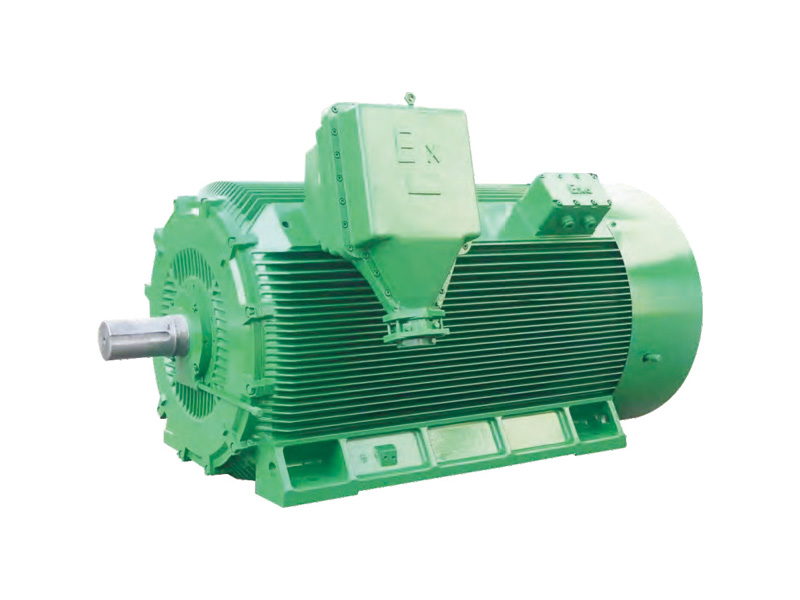

YB3系列緊湊型高壓隔爆型三相異步電動機是我公司在消化吸收國外高壓電動機制造技術的基礎上，結合我公司長期穩定生產高壓隔爆型三相異步電動機的設計制造經驗而研制的最新產品。本系列電動機采用新技術、新材料、新工藝、選材考究、制造精良、具有體積小、重量輕、功率大、效率高、噪聲低、振動小、運行安全可靠、使用維護方便等特點。本系列電動機的外殼防護等級一般為1P54，冷卻方式為1C411，安裝方式為IMB3，也可根據用戶要求制成不同的防護類型、冷卻方式、安裝方式。本系列電動機符合GB755《旋轉電機定額和性能》、GB3836.1《爆炸性環境第一部分:通用要求》和GB3836.2《爆炸性環境第二部分:由隔爆外殼“d”保護的設備》的規定，制成隔爆型電動機、防爆標志為ExdIMb、Exd IAT4GbExd IIB T4Gb、Exd IC T4Gb適用于具有爆炸性氣體環境的1區、2區危險場所。可廣泛應用于驅動各種通用機械:如壓縮機、水泵、破碎機、切削機床、運輸機械及其它機械設備、在礦山、機械工業、石油化工工業、發電廠等工礦企業中作為原動機使用。ExdIMb適用于有甲烷或煤塵的煤礦井下非采掘工作面爆炸性氣體環境。Exd IIAT4 Gb適用于工廠用類A級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境Exd IIB T4 Gb適用于工廠用II類B級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境Exd IIC T4 Gb適用于工廠用I類C級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。電動機主體外殼及接線盒防護等級為IP54，也可制成IP55。電動機還可制成YB3-W戶外型、YB3-TH戶內濕熱帶型YB3-THW戶外濕熱帶型YB3-TA戶內于熱帶型、YB3-TAW戶外于熱帶型、YB3-T戶內熱帶型、YB3-TW戶外熱帶型及YB3-WFI戶外防中等腐蝕型等氣候環境條件用電動機。主要安裝外形尺寸與基本系列電動機相同。

型號說明

技術參數

結構說明

該系列電動機采用國際流行的緊湊型結構，機座、端蓋的內外表面均分布有散熱筋，體積小巧，外形美觀。定子采用外裝壓結構，絕緣等級為F級，定子線圈采用帶餡緣銅扁線繞制成型線圈，經繞包主絕緣并VPI整體漫漆后具有較高的電氣強度、機械強度、絕繳性能、防湖性和熱穩定性。

轉子采用鼠簽結構，經高精座校驗動平衡，電動機透轉平衡、振動小。高壓接線拿為密封練構，接線空腔大，留有電健接頭位置。接線金位置一般在電機右側。1從納伸端看根播不同的功率和轉速鎮承結構選型:H355-560-4、6、8P采用滾動軸承 H500-560-2P采用滑動承。滾動軸承的電機兩端軸承設不停機注排油裝置，可定期補充潤滑脂，滑動軸承為端蓋式球面滑動軸承，采用壓力供油潤滑、油環自潤滑或復合式潤滑方式(由用戶自由選擇，如用戶無特殊要求則為壓力供油潤滑]，同時采取了防止軸電進產生的措施。

根據用戶需要，電動機可安裝軸承測溫元件或儀表，監測軸承溫度，也可根據用戶需要設置定子測溫元件、儀表及冷凝加熱裝置。電動機的隔爆結構采用圓銅型、平面型以及軸向曲路等隔爆型式。

作用條件

環境溫度:隨季節變化，但最低環境空氣溫度不低于-15C，最高環境空氣溫度不超過40C.海拔:不超過1000m。額定電壓:6kV、10kV。顏定頻率:50Hz。工作制: 連續工作制(S1]
